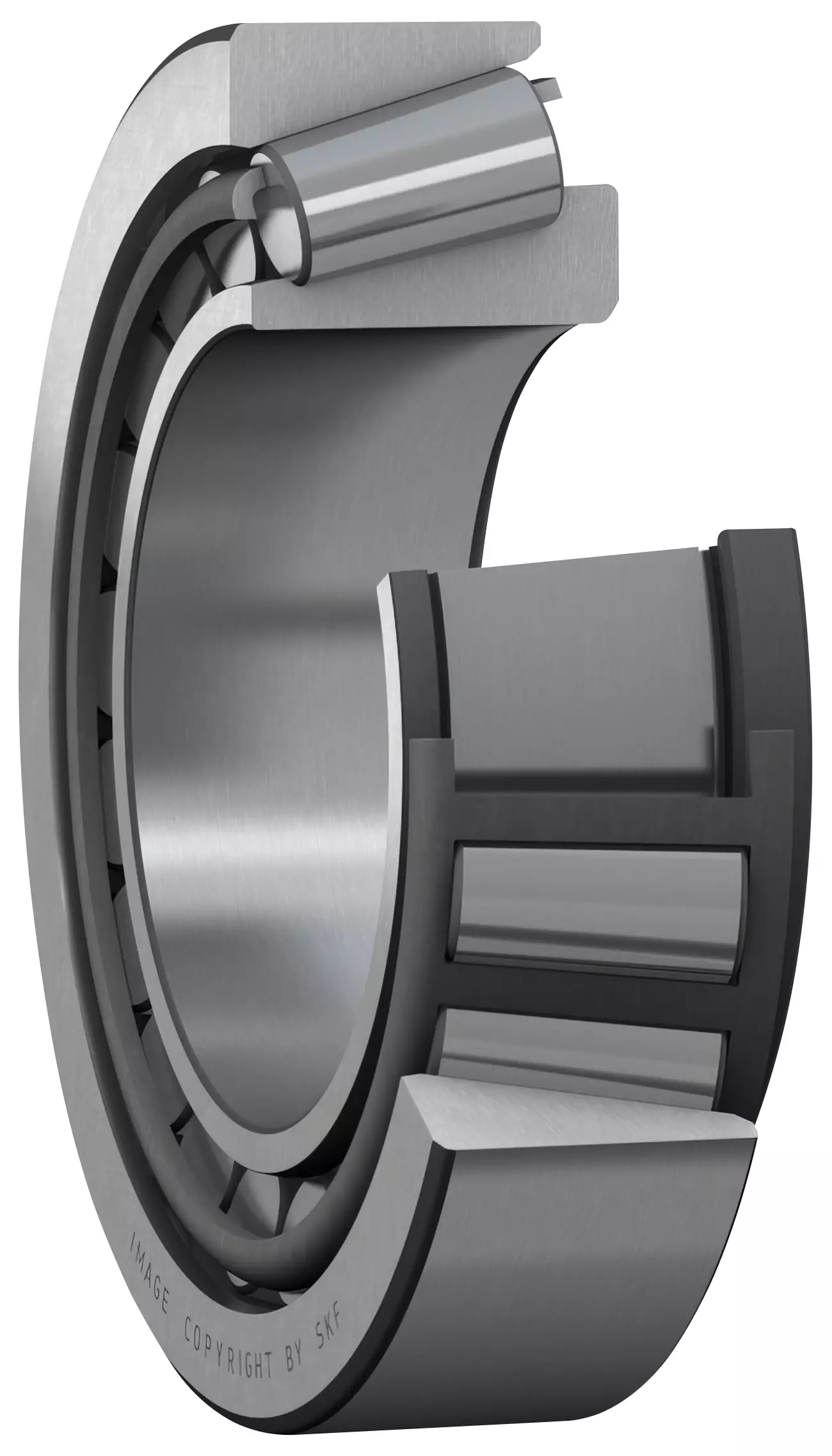

KARTIORULLALAAKERI 30X62X16 SKF

Mitat:

• reiän halkaisija (d) 30 mm
• ulkohalkaisija (D) 62 mm
• laakerin kokonaisleveys (T) 17,25 mm
• sisärenkaan olakkeen halkaisija (d1) 45,3 mm
• sisärenkaan leveys (B) 16 mm
• leveys, ulkorengas (C) 14 mm
• kulmasäde, sisärengas (r1,2) min. 1 mm
• kulmasäde, ulkorengas (r3,4) min. 1 mm
• etäisyys painepiste (a) 13,65 mm

Olakkeen mitat:

• olakkeen halkaisija akseli (da) max. 38 mm
• olakkeen halkaisija akseli (db) min. 37 mm
• olakkeen halkaisija pesä (Da) min. 53 mm
• olakkeen halkaisija pesä (Da) max. 56 mm
• olakkeen halkaisija pesä (Db) min. 57 mm
• olake, pesä - aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 2 mm
• olake, pesä - aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 3 mm
• pyöristyksen säde (ra) max. 1 mm
• pyöristyksen säde (rb) max. 1 mm

Laskentatiedot:

• dynaamisen peruskuormituksen arvo (C) 50 kN
• staattisen peruskuormituksen arvo (C0) 44 kN
• väsymiskuormitusraja (Pu) 4,8 kN
• referenssinopeus 9000 r/min
• rajanopeus 11000 r/min
• laskentakerroin (e) 0,37
• laskentakerroin (Y) 1,6
• laskentakerroin (Y0) 0,9
